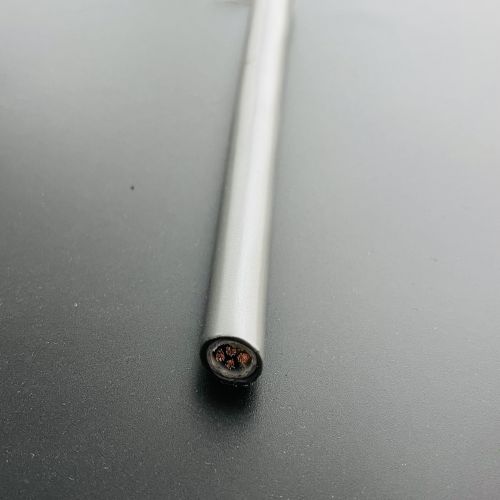

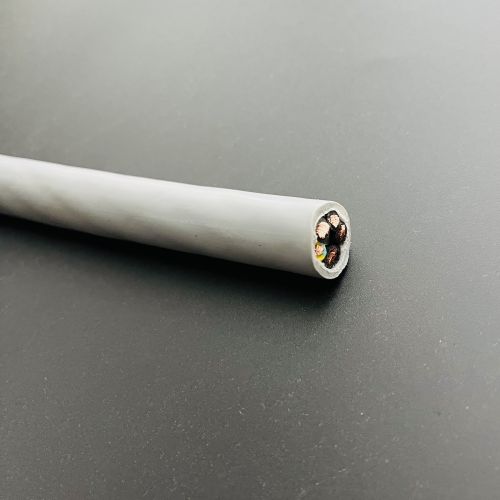

BVNVB铜芯聚氯乙烯绝缘尼龙护套电线
电阻
电缆每芯导体在 20℃时的电阻应切合表 3 λ 表 5 划定。
绝缘
质料
绝缘应按每种型号电缆，选用响应划定的一种聚氯乙烯混淆物。 PVC/C 型———主要用于 B 系列导体温度 70℃的产品。
PVC/E 型———主要用于 B 系列导体温度 90℃的产品。 其机械物理性能如表 6 划定。
厚度
绝缘厚度的平均值及其很薄点厚度应不小于表 3 ~ 表 5 响应型号和 规格电缆的划定值。平均厚度丈量效果应按 GB 5023 . 2 划定，修约到一位 小数。
老化前后的机械物理性能
聚氯乙烯绝缘在正常使用温度规模内，应具有足够的机械强度和弹 性。应按表 6 划定的试验检查，并切合响应的要求。
绝缘线芯识别
一样平常要求
绝缘线芯应用着色绝缘或用其他合适的要领举行识别。除用黄/绿 组合色外，电缆的每一绝线芯应只用一种颜色。
黄/绿组合色为接地线芯颜色，当电缆的绝缘线芯中有黄/绿组合色 绝缘接地线芯时，其他绝缘线芯不允许接纳绿色和黄色。
任一多芯电缆均不应使用红色、灰色、白色及不是组合色用的绿色和 黄色。
颜色色谱
电缆的优先选用色谱是：
—单芯电缆 无优先选用色谱；
—两芯电缆 无优先选用色谱；
—三芯电缆 黄/绿色、浅兰色、棕色，或是浅兰色、玄色、棕色。
种种颜色应能清晰识别并耐擦，按 GB5023 . 2— 1997 的 1 . 8 划定的试 验要领磨练，应切合要求。
黄/绿组合色
黄/绿组合色绝缘线芯的颜色漫衍应切合下列条件：
对每一段长 15mm 的黄/绿组合色绝缘线芯，其中一种颜色应至少覆 盖绝缘线芯外貌的 30%，且不大于 70% 。而另一种颜色则笼罩绝缘线芯 外貌的其余部分。
注：关于使用黄/绿组合色和浅兰色的情形说明：
当按上述划定使用黄/绿组合色时，体现专门用来识别毗连地或类似 �；び猛镜木迪咝�，而浅兰色用作毗连中性线的绝缘线芯。若是没有 中性线，则浅兰色可用于识别除接地或�；さ继逋獾娜我痪迪咝�。
护套
质料
护套应按每种型号电缆，选用响应划定的尼龙或聚氯乙烯混淆物。
尼龙———用于挤包在聚氯乙烯绝缘上。当直接曝露于户外时，应挤 包玄色的尼龙护套。
pVC/sT4 型———用于 BVNVB 型电缆的外护套。
尼龙护套的机械物理性能(除抗张强度、断裂伸长率、低温拉伸和热 稳固试验外)应与聚氯乙烯绝缘一起举行试验并切合表 6 划定。
