1) 信标尾缆

（1）信标尾缆典范安排如右图所示：

电缆由制造厂的手艺磨练部分磨练及格后方能出厂，出厂的电缆附有产品及格证。

2) 参考外径

3) 使用特征：

Ø 电缆的使用情形温度为－40℃～＋60℃，电缆敷设情形温度为不低于－10℃
；

Ø 电缆导体的恒久事情温度不应凌驾 ＋70℃
；

Ø 电缆的弯曲半径不小于60mm
；

Ø 电缆的燃烧特征不低于GB/T 19666-2005划定的阻燃B类，试验要领切合GB/T 18380.34-2008。

4) 导体接纳绞合结构，绞合导体的参考外径为1.14mm。绞合导体的手艺要求切合GB/T 3956第5种软导体的划定。

5) 绝缘：

Ø 绝缘接纳聚烯烃绝缘, 绝缘线芯颜色为红、白二种颜色, 绝缘直径为2.8mm
；

Ø 绝缘具有完整性，其试验要领切合GB/T 3048.9或GB/T 3048.15的划定。

6) 缆芯由2根绝缘线芯绞合而成，其绞合节距不大于260mm，允许绝缘线芯在对绞时添加两根填充绳,以包管缆芯结构圆整。

7) 电缆的屏障层接纳镀锡铜线编织。编织铜线的很小直径为0.1mm，铜线的编织密度应不小于85％。编织层外面可绕包一层PT带。

8) 电缆的外护套采低烟无卤阻燃聚烯烃护套料挤包。外护套的标称厚度为1.0mm，很薄处厚度不小于0.8mm。

9) 电气性能：

（1）信标尾缆的电气性能及试验要领应切合下表的划定：

（2）电缆的燃烧特征

Ø 电缆的燃烧特征切合GB/T 19666-2005划定的阻燃B类，试验要领切合GB/T 18380.34-2008
；

Ø 低烟指标透光率大于60％,试验要领切合GB/T17651（idt IEC61034）
；

Ø 无卤指标HCL的含量：PH值（4≤pH≤9）、电导率≤100μS/cm，试验要领切合GB/T17651（idt IEC60754）。

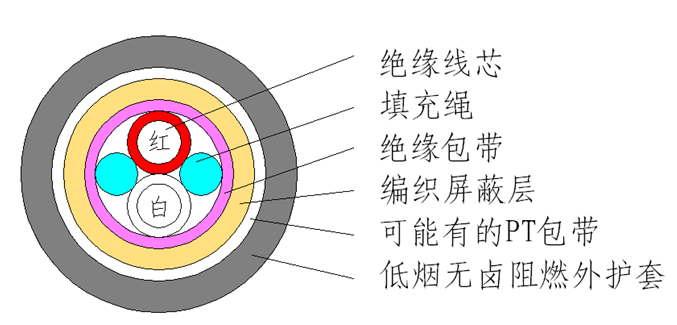

10) 电缆结构示意图

11) 信标尾缆配套装备及装置要求：

每根尾缆均应包括应答器插头，插头规格应与信号系统集成商有源信标相匹配，型号为SAIB-有源信标毗连器124-212-05C，信标插头在工厂内压接，质量可靠。每根尾缆交货时还应含线缆外衣管防护。

12) 信标尾缆接续盒：

轨旁应设HZ-6电缆终端盒作为信标尾缆接续盒，将有源信标线缆分成室内至轨旁接线盒的数据线缆和轨旁箱盒至有源信标的尾缆两部分。

1.1.1.1AP供电电缆

1) 规格型号  AP电源供电电缆接纳WDZB-YJY23（铜芯交联聚乙烯绝缘钢带铠装低烟无卤阻燃护套电力电缆）。规格为（使用2芯、备用1芯）：3×4mm²，3×6mm²，3×10mm²。

13) 使用特征

Ø 额定电压600/1000V。

Ø 导电线芯允许恒久事情温度应不凌驾90℃。

Ø 电缆的敷设情形温度为不低于-10℃。

Ø 电缆允许弯曲半径不小于电缆外径的20倍。
