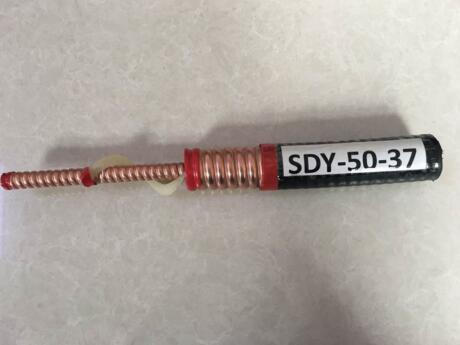

SDY空气绝缘射频电缆厂家 SDY-50-37-3
●产品简介
"主要用途：电视系统发射、卫星地面站、雷达，微波接力通讯或其他高频手艺领域中做
低衰减、低驻波比信号传输线。"
使用特征：
事情温度：-55℃～+85℃
敷设温度：-40℃～+60℃
●电缆型号命名要领
射频电缆----------------------------S
空气绝缘-------------------------------D
聚乙烯护套-------------------------------Y
标称特征阻抗-------------------------------50
规格代号(绝缘标称外径)-----------------------XX
对应外洋产品规格(英寸)或结构序号----------------X
| SDY系列空气绝缘射频电缆 | 空气绝缘 | |||
| SDY-50-37-3 | ||||
| 结 构 数 据 | 内导体 | 型式 | 皱纹铜管 | |
| 直径(mm) | 16.5 | |||
| 绝缘骨架 | 型式 | PE螺旋 | ||
| 直径(mm) | 37 | |||
| 外导体 | 型式 | 皱纹铜管 | ||
| 直径(mm) | 41 | |||
| 护套 | 质料 | 聚乙烯 | ||
| 直径(mm) | 45 | |||
| 机 械 性 能 | 重量kg／m | 1.3 | ||
| 很小弯曲半径(弯曲一次)mm | 170 | |||
| 很小弯曲半径(重复弯曲)mm | 530 | |||
| 很小弯曲次数(重复弯曲) | 15 | |||
| 很小弯曲半径(移动弯曲)mm | 880 | |||
| 电 气 性 能 | 标称特征阻抗Ω | 50 | ||
| 相对传输速率％ | 95 | |||
| 电容PF／m | 70.5 | |||
| 很高事情频率MHz | 3000 | |||
| 阻止频率MHz | 3800 | |||
| 事情电压KV | 4.6 | |||
| 峰值功率Kw | 240 | |||
| 定制差别情形使用的电缆，切合客户需求，请点击下方www.zgsljt.com | ||||
