| 工 艺 技 术 文 件 | |||||||||
| 参考标准 | 手艺要求 | 单号:11JD2/1711-8-BX-4、11JD2/1711-8-BX-8 | |||||||
| 型号 | KFGR 450/750V | ||||||||
| 规格 | 3*25 mm2 | ||||||||
| 导体 | 结构 | 镀锡铜丝5类软导体（或单丝直径不大于0.41mm） | |||||||
| 近似外径 | 7.3 | ||||||||
| 绝缘 | 质料 | 抗撕硅橡胶/黄、绿、红，钢丝截面2.5～3.5平方PVC绝缘绝缘厚度0.5 。颜色蓝或玄色 | |||||||
| 标称厚度 | 1.2 | ||||||||
| 近似外径 | 9.7 | ||||||||
| 成缆 | 质料 | 绝缘线芯 | |||||||
| 包带/填充/搭盖率 | 玻璃纤维带或无纺布/玻璃纤维或PP/15% | ||||||||
| 近似外径 | 21.1 | ||||||||
| 外护套 | 质料 | 抗撕硅橡胶（红色） | |||||||
| 标称厚度 | 2.0mm | ||||||||
| 近似外径 | 25.1mm | ||||||||
| 印字 | 计米、厂名、型号、电压、规格 | ||||||||

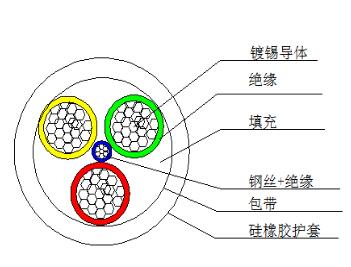

| 实验项目(20℃) | 电缆结构示意图 | ||||||||
| 直流电阻 |  | ||||||||
| 切合GB/T3956-2008 五类导体电阻 | |||||||||
| 耐压试验 | |||||||||
| 3.0kV,5min，不击穿 | |||||||||
| 硅橡胶绝缘：抗张强度很小6Ｎ/mm2，断裂伸长率,很小150% 硅橡胶护套：抗张强度很小6Ｎ/mm2，断裂伸长率,很小150% | |||||||||
