电缆型号

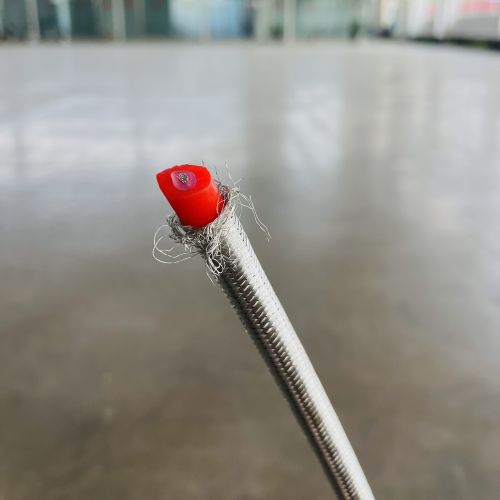

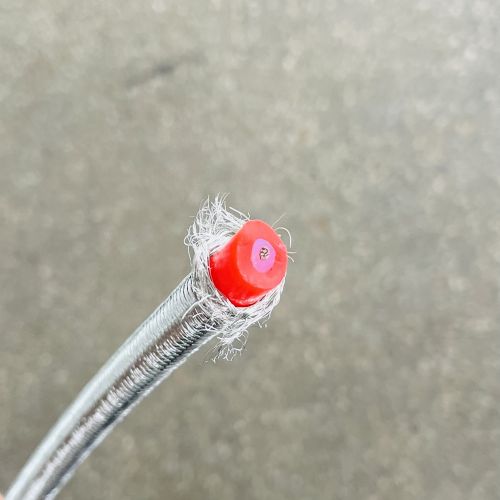

GV GxF高压燃烧电线
电线的型号如表 1 划定。
表 1
型 号 | 名 称 |
0GV 0GF 0GV - 105 0GxF 0GxV | 公路车辆用铜芯聚氯乙烯绝缘高压燃烧电线 公路车辆用铜芯聚氯乙烯 - 丁腈复合物绝缘高压燃烧电线 公路车辆用铜芯耐热 105℃聚氯乙烯绝缘高压燃烧电线 公路车辆用铜芯自然丁苯橡皮绝缘氯丁护套高压燃烧电线 公路车辆用铜芯自然丁苯橡皮绝缘聚氯乙烯护套高压燃烧电线 |
4 规格
电线的规格如表 2。
表 2
电线 外径 代号 | 导体标称 截 面 mm2 | 导体结构 很少根数 | 绝缘标称厚度，mm | 护套标称厚度，mm | 制品外径 mm |
0GV，0GF 0GxF 0GV - 105 0GxV | 0GxF，0GxV | ||||
1 | 1 | 19 | 1 . 70 0 . 90 | 0 . 8 | 5 + 0 . 3 |
2 | 1 | 19 | 2 . 70 1 . 70 | 0 . 9 | 7 ± 0 . 3 |
3 | 1 | 19 | 3 . 20 2 . 20 | 0 . 9 | 8 ± 0 . 3 |
注：单线根数允许大于表列根数，单线标称直径按导体标称截面及响应根数确定。
5 手艺要求
5. 1 导体
5 . 1 . 1 0GxF 和 0GxV 型电线，导体中的单线可以镀锡或不镀锡。若是导 体不镀锡，则在导体外面应包一层由合适质料制成的隔离层。镀锡线芯 上允许不包隔离层。
5. 1. 2 导体结构应切合表 2 划定。
5. 2 绝缘
5. 2. 1 绝缘的性能应切合 GB/T 14820 . 1 的要求。
5. 2. 2 绝缘标称厚度应切合表 2 划定。
5 . 2 . 3 0GxF 和 0GxV 型电线绝缘线芯允许接纳编织层。编织层嵌入绝 缘和护套部分不作厚度审核。
5. 3 护套
5. 3. 1 护套的性能和外观应切合 GB/T 14820 . 1 的要求。
5. 3. 2 护套标称厚度应切合表 2 划定。
5.4 制品电线
5.4. 1 电线外径应切合表 2 划定。
5.4. 2 制品电线应经受表 3 划定的工频火花试验或试验一连时间为 5min 的浸水工频电压试验。
表 3 kV
电线外径代号 | 工频火花试验电压(有用值) | 浸水试验电压(有用值) |
1 | 15 | 10 |
2 | 20 | 15 |
3 | 25 | 20 |
5 .4 . 3 电线应经受表 4 划定的 30min 工频电压试验和一连升压工频电压
试验。
表 4 kV
电线外径代号 1 2 3 | 30min 试验电压(有用值) 15 20 20 | 连续升压试验电压(有用值) 25 35 40 |
5 .4 .4 电线应经受表 5 划定的耐电晕试验。
表 5
kV
电线外径代号 | 试验电压(有用值) |
1 | 12 |
2 | 15 |
3 | 18 |
5 .4 . 5 0GV、0GV - 105、0GxV、0GF 型电线应经受表 6 划定的高温压力试
。
表 6
℃
型号 | 试验温度 |
0GV、0GxV、0GF 0GV - 105 | 70 ± 2 105 ± 2 |
5 .4 . 6 电线应经受表 7 划定的高温卷绕试验。
表 7
℃
型号 | 试验温度 |
0GV - 105 其余型号 | 120 ± 2 105 ± 2 |
