电缆规格

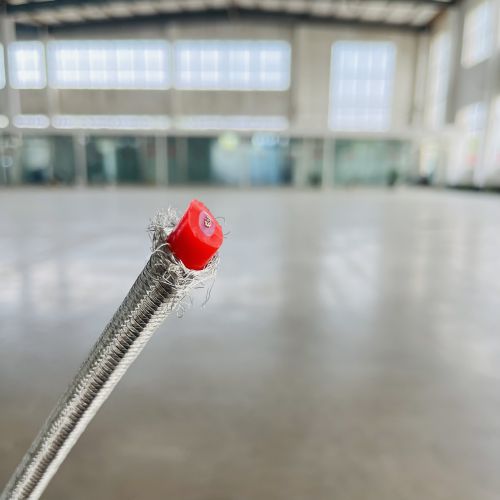

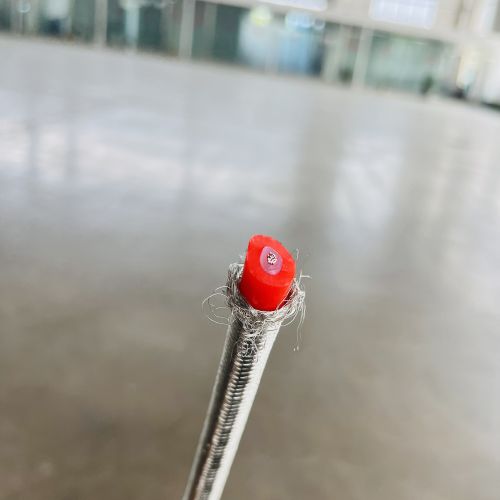

GV-105发念头燃烧系统用电缆
GV-105发念头燃烧系统用电缆
使用特征
电线的允许事情温度：
0GV - 105 … … … … … … … … … … … … … … … … … 应不凌驾 105℃
其余型号 … … … … … … … … … … … … … … … … … … 应不凌驾 70℃。
3 型号
5 .4 .7 电线应经受热缩短试验 ，试验温度 155 ± 2℃ ，一连时间为 15min ，收 缩率应不凌驾 2% ，电线外貌应不泛起裂纹。
5 .4 . 8 电线应经受燃烧试验 ，燃烧时间为 30s ，移去火焰后 ，试样燃烧应在 30s 内 自行熄灭。
5 .4 . 9 电线应经受低温柔软性试验。
5 .4 . 10 电线应经受耐油试验。
5 .4 . 11 电线应经受耐燃料试验。
5 .4 . 12 电线应经受快速寿命试验。
5.4. 12. 1 快速寿命试验电压如表 8 划定。
电线外径代号 | 试验电压(有用值) |
1 | 12 |
2 | 15 |
3 | 20 |
5.4. 12. 2 快速寿命试验的热老化温度及低温试验温度如表 9 划定。
表 9 ℃
型号 | 老化试验温度 | 低温试验温度 |
0GV - 105 其它型号 | 105 ± 2 90＋2 | - 15 ± 3 - 10 ± 3 |
5.4. 13 电线的印刷标记应经受耐擦试验。
6 试验
产品按表 10 试验。
表 10
序 号 | 试验项目 | 条文号 | 试验类型 | 试验要领 |
1 | 结构和尺寸检查 | |||
1 . 1 | 导体结构 | 5 . 1 . 2 | T ，s | GB 4909 . 2 |
1 . 2 | 绝缘厚度 | 5 . 2 . 2 | T ，s | GB 2951 . 2 |
1 . 3 | 护套厚度 | 5 . 3 . 2 | T ，s | GB 2951 . 3 |
1.4 | 外径 | 5 . 4 . 1 | T ，s | GB 2951 .4 |
2 | 工频火花试验或浸水工频电压 试验 | 5 . 4 . 2 | R | GB 3048 . 9 或 GB 3048 . 8 |
3 | 30min 电压试验和一连升压工 频电压试验 | 5 . 4 . 3 | T ，s | GB/T 14820 . 1 第 5 . 2 条 |
4 | 耐电晕试验 | 5.4.4 | T ，st | GB/T 14820 . 1 第 5 . 3 条 |
5 | 高温压力试验 | 5 . 4 . 5 | T ，st | GB 2951 . 16、GB2951 . 17 |
6 | 高温卷绕试验 | 5 . 4 . 6 | T ，st | GB/T 14820 . 1 第 5 .4 条 |
7 | 热缩短试验 | 5 . 4 . 7 | T ，st | GB 2951 . 33 |
8 | 燃烧试验 | 5 . 4 . 8 | T ，st | GB 12666 .4 |
9 | 低温柔软性试验 | 5 . 4 . 9 | T ，st | GB/T 14820 . 1 第 5 . 5 条 |
10 | 耐油试验 | 5 .4 . 10 | T ，st | GB/T 14820 . 1 第 5 . 7 条 |
11 | 耐燃料试验 | 5 .4 . 11 | T ，st | GB/T 14820 . 1 第 5 . 8 条 |
12 | 快速寿命试验 | 5 .4 . 12 | T ，st | GB/T 14820 . 1 第 5 . 9 条 |
13 | 制品电线标记耐擦试验 | 5 .4 . 13 | T ，st | GB 6995 . 1 |
