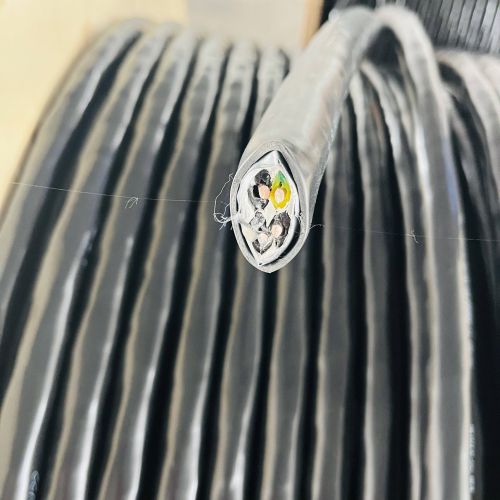

特种电缆护套厚度的盘算
挤出型护套标称厚度与护套前假定直径呈线性关系，可用下述公式
盘算：
△ = aD + b
式中 △—护套标称厚度(mm)，盘算至小数后一位；
D —护套前假定直径(mm)；
a 和 b —常数，见表 17 - 6。
表 17 - 6 盘算护套厚度用的 a、b 值
序号 | 电缆类型 | 护套名称 | a | b | 标称厚度很 小值/mm | |
1 |
铅套电力电缆 |
铅套 | 分相铅套 裸铅套或粗钢丝铠装 带绝缘或分相屏障 | 0 . 03 0 . 03 0 . 02 | 0.7 1 . 1 0 . 8 | 1 . 2 1.4 1 . 2 |
塑料套 | 铅套上的塑料外衣 铠装下的内衬套 铠装上的塑料外衣 | 0 . 028 0 . 02 0 . 028 | 0 . 6 0 . 6 1 . 1 | 1.4 1 . 0 1.4 | ||
2 |
铅套充油电缆 | 铅套 | 有增强层时 | 0 . 025 | 1 . 5 | 2 . 6 |
塑料套 | 增强层与铠装距离离套 增强层或铠装上的外衣 | 0 . 02 0 . 035 | 0 . 6 1 . 0 | 1 . 2 3 . 5 | ||
3 | 铅套低气压电缆 (0 . 0784 ~ 0 . 117MPa) | E 合金铅套(不必增强层) | 0 . 048 | 0 . 5 | 2 . 8 | |
塑料外衣(铅套上) | 0 . 035 | 1 . 0 | 3 . 5 | |||
4 |
铝套电缆( 电力、通讯、信 号、控制) |
铝套 | 平铝套 | 0 . 02 | 0 . 6 | 0 . 9 |
皱纹铝套 | 0 . 01 | 0.7 | 1 . 1 | |||
皱纹铝套(与平铝套 屏障系数相当) | 0 . 01 | 1 . 0 | 1.4 | |||
塑料套 | 铝套上的塑料外衣 | 0 . 02 | 0 . 65 | 0 . 9 | ||
铠装下的内衬套 | 0 . 02 | 0 . 6 | 1 . 0 | |||
铠装上的塑料外衣 | 0 . 028 | 1 . 1 | 1.4 | |||
5 | 皱纹铝套充油电缆 ( 常 时 0 . 588MPa，瞬 时 1 . 078MPa) | 皱纹铝套(不必增强层) | 0 . 02 | 0 . 6 | 1 . 5 | |
塑料外衣(铝套上) | 0 . 035 | 1 . 0 | 3 . 5 | |||
续表
序号 | 电缆类型 | 护套名称 | α | b | 标称厚度很 小值/mm | ||
6 |
铅套通讯电缆(包括控 制、信号) | 铅 套 | 裸铅套 | Pb - sb - Cu | 0 . 03 | l . 0 | l . 2 |
Pb - sn - sb - Cu | 0 . 03 | 0 . 9 | l . 2 | ||||
钢丝 铠装时 | Pb - sb - Cu | 0 . 03 | l . l | l.4 | |||
Pb - sn - sb - Cu | 0 . 03 | l . 0 | l.4 | ||||
其他外 护层时 | Pb - sb - Cu | 0 . 03 | 0 . 6 | l . 2 | |||
Pb - sn - sb - Cu | 0 . 03 | 0 . 5 | l . 2 | ||||
塑料套 | 铅套上的塑料外衣 | 0 . 028 | 0 . 6 | l.4 | |||
铠装下的内衬套 | 0 . 02 | 0 . 6 | l . 0 | ||||
铠装上的塑料外衣 | 0 . 028 | l . l | l.4 | ||||
7 | 皱纹钢套电缆 | 钢套 | 0.0037 | 0.25 | 0.3 | ||
塑料套(钢套上) | 0 . 028 | l . l | l.4 | ||||
8 |
挤包绝缘(橡塑)电力 电 缆 或 控 制 电 缆( l ~ 30kV) | 铅 套 | 单芯或成缆缆芯 | 0 . 03 | 0 . 8 | l . 2 | |
扇形导体缆芯 | 0 . 03 | 0 . 6 | l . 2 | ||||
其他 | 0 . 03 | 0.7 | l . 2 | ||||
塑 料 套 | 隔离套(直接挤包在铅 套上) | 0 . 02 | 0 . 6 | l . 0 | |||
隔离套(非铅包电缆) | 0 . 02 | 0 . 6 | l . 2 | ||||
外护套(直接挤包在单 芯绝缘上) | 0 . 035 | l . 0 | l.4 | ||||
外护套(其他直接挤 包在铠装、金属 屏 蔽、 同心 导体上 的 电缆和 所有多芯电缆) |
0 . 035 |
l . 0 |
l . 8 | ||||
注：l . 铅套现实平均厚度应不小于标称值，在一点测得的很小厚度不应小于：铅套标称值的 95% ~ 0 . lmm；铝套标称值的 90% ~ 0 . lmm。
2. 包在正规圆柱形平滑外貌的塑料套的现实平均厚度应不小于标称值，其任一点测得的 很小厚度应不小于标称值的 85% ~ 0 . lmm；包在非正规圆柱形(如绞合缆芯、铠装等)表 面的塑料套，其任一点测得的很小厚度应不小于标称值的 80% ~ 0 . 2mm。
在现实应用中，由于护套标称厚度以 mm 为单位时只须盘算到小数后 一位，因此护套标称厚度与护套前假定直径的关系并不是直线，而是一个 以级差为 0 . lmm 的蹊径。据此制作的坐标图称为护套厚度蹊径图。当需 把级差放大时，只能朝护套厚度增大的偏向，如图 l7 - 3 所示。
